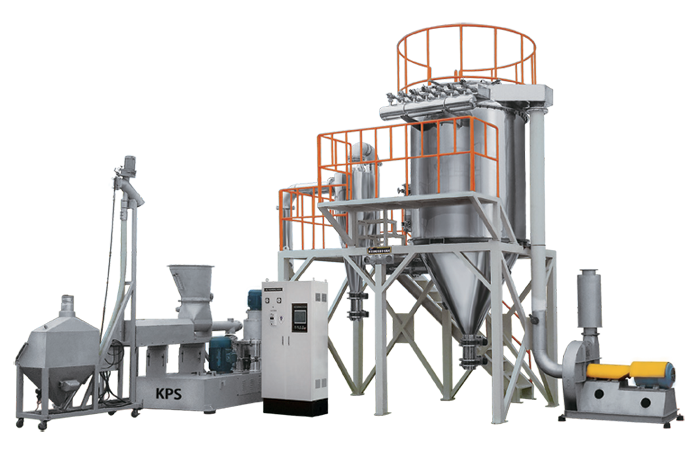

Air Classifier Mill System
ACM PULVERIZER
ULTRA FINE AIR CLASSIFIER MILL(ACM)은 기류식 타입 초미분쇄기로서 분쇄와 분급이 동시에 이루어 진다. 이에 초미분으로 분쇄할 수 있으며, 분쇄의 원리는 공기의 기류, 공기의 중력으로써 선속도(110㎧) 에 의해 분쇄기 내부의 입도스크린 없이 초미분쇄가 이루어지며, 철분발생이 전무하다. 분급(CLASSIFIER)의 구성 부분은 아주 다이나믹하며 분급 로터의 RPM의 조절로써 원하는 양질의 초미분 입도를 자유자재로 생산, 획득할 수 있다. 아주 간단하고 정밀한 설계에 의해 제작됨으로써 쉽게 분해 되며 정비가 아주 용이한 최첨단 친환경적인 분쇄기종으로써 사용자로부터 많은 호평을 받고 있다.
ACM - Horizontal Classifier Type
ACM - Vertical Classifier Type
ACM - Pilot System
특징
- 분쇄와 분급이 하나의 Chamber에 조립되어 있으므로 별도의 분급장치가 필요 없다.
- 저발열,저소음, 아주 쉬운 CIP로써 위생적이며 사용자 누구나 손쉽게 분해, 조립을 할 수 있다.
- 정확하고 예민하며 정밀한 분급으로 초미립 분쇄품질 생산에 적합하다.
- 적은 동력으로 많은 양의 분쇄를 할 수 있으며, 손쉽게 콘트롤할 수 있다.
- 설치 환경에 따라 얼마든지 적은 공간에도 설계에 의해 설치가 가능하다.
- 분진 및 비산이 없다.
Applications
Main Technical Data
| Model | ACM-185 | ACM-250 | ACM-350 | ACM-500 | ACM-650 | ACM-800 | ACM-1000 | |
|---|---|---|---|---|---|---|---|---|
| Power(kw) | Grinding Disk | 5 | 7.5 | 15~22 | 25~40 | 45~50 | 55~75 | 75~90 |
| Classify Impeller | 1.5 | 1.5 | 3.7 | 5.5 | 7.5 | 11 | 15 | |
| Feeder | 0.37 | 0.37 | 0.37 | 0.37 | 0.75 | 0.75 | 0.75 | |
| Speed(rpm) | Grinding Disk | 9400 | 6840 | 4700 | 3850 | 3050 | 2450 | 2000 |
| Classify Impeller | 1200~1600 | 960~4800 | 860~4300 | 580~2960 | 520~2600 | 480~2400 | 440~2200 | |
| Feeder | 12~60 | |||||||
| Air Volume(m3/h) | 160~320 | 250~500 | 00~1500 | 500~3600 | 000~4500 | 4000~7500 | 8000~13500 | |
| Fineness(㎛) | 1~300 | |||||||
| Capacity Factor | 0.2 | 0.5 | 1 | 3.6 | 4.5 | 6.9 | 13.9 | |
Dimension
| Model | ACM-185 | ACM-250 | ACM-350 | ACM-500 | ACM-650 | ACM-800 | ACM-1000 | |
|---|---|---|---|---|---|---|---|---|
| Size(mm) | L | 800 | 1,220 | 1,500 | 2,000 | 2,200 | 2,600 | 3,000 |
| W | 450 | 700 | 800 | 1,000 | 1,100 | 1,220 | 1,500 | |
| H | 1,240 | 1,300 | 1,400 | 1,450 | 1,550 | 1,900 | 1,850 | |
