Colloid Mill
액상에서 반죽상태에 이르기까지 다양한 처리물질을 분쇄(紛碎), 분산(分散), 균질화(均質化), 유화(乳化)가능 분쇄간격 조절기구로 입도조정이 가능함
PUC Colloid Mill은 특수가공된 원추형 Rotor(회전칼)와 Stator(고정칼)을 조합한 것으로 Stator 안쪽에서 Rotor가 고속회전합니다. 처리물질은 각각 테파가 미세하게 다른 Rotor와 Stator의 토출구에 가까워짐에 따라 좁아지고 링형의 틈새에서 강력한 전단, 압축, 충격 작용을 반복하여 받으면서 미세화 됩니다.
간단한 분쇄간격 조절
Stator의 위치를 축 방향으로 움직이면 Rotor와 Stator의 틈새, 즉 분쇄간격을 자유롭게 조절할수 있습니다.
특히 분쇄, 분산시 Rotor와 Stator의 틈 사이에서 입자들이 서로 마찰운동을 하기 때문에 설정한 분쇄간격 이하의 미세한 물질을 얻을수 있습니다.
최소간격은 40㎛
로터와 스테이터 간격은 고정도 가곡으올 최소 40㎛까지 조정할 수 있고, 운전중에도 원터치로 단계 구분없이 조정할 수 있습니다. 또한 분쇄 가공할 데이터 값을 본체에 표시되어 있는 눈금에 맞추면, 생산 시 품질을 엄격하게 관리 할수 있으며 작업의 표준화 또한 실현할 수 있습니다.
Rotor와 Stator의 틈새 크기를 검출하는 센서를 설치하여,Stator의 위치를 원격조작하거나 자동조절할 수 있습니다.(옵션)
PUC600형은 복수의 로터와 스테이터를 조합하여 3개소의 분쇄부를 갖춘 대용량 처리장비입니다.
용도에 따른 세가지 형태의 Rotor와 Stator

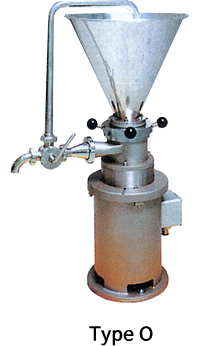

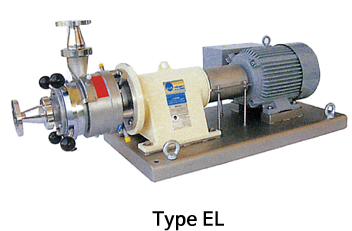

Rotor와 Stator의 형태는 용도와 처리물에 따라 선택할 수 있습니다. 미세화 처리에 적합한 크로스 컷, 고점도 처리물에 적합한 스트레이트 컷 등 3종류의 제품이 있습니다. 또한 호퍼 부착형(Type O), 인라인 접속에 적합한 가로형(Type E, EL)도 준비되어 있습니다. 시간당 처리량에 따라 60형에서 600형까지 9종류 Type의 제품을 선택할 수 있습니다.
PUC 60
PUC Colloid Mill 60(Type O)형은 대학이나 기업 연구소 등에서 각종 샘플제작하거나 소용량으로 생산할 때 적합한 제품입니다.
사양
- 접액부재질 : AISI 316, Ti AISI 316L, AISI440B 기타
- 축 실 : 더블 메카니컬 실, 싱글 메카니컬 실, 립 실
- 옵 션 : 가열, 강제냉각자켓, 분쇄간격 디지털표시기에 의한 모니터링 기능, 분쇄간격의 원격조작기능, 상세눈금
